淄博運動員公寓智能配電系統的設計與應用

基本信息：

項目名稱：淄博運動員公寓智能配電系統的設計與應用
項目地點：山東淄博
實施時間：2010年7月

項目簡介：

山東省第22屆運動會于2010年9月19日在淄博舉行，淄博運動員公寓正是為此服務的。淄博市運動員公寓將建于淄博新城區核心區內，在規劃政務區東北角，中潤大道南面，西十路西面，整體呈現南高北低。運動員公寓預計總用地面積約22公頃，總建筑面積121660平方米，地上建筑面積為102922平方米，地下建筑面積為18738平方米，安科瑞電氣股份有限公司于2010年7月承接了淄博運動員公寓智能配電系統的設計與實施，旨在通過該系統實現運動員公寓電力系統的集中管理和檢測，實現遠程智能化配電系統。

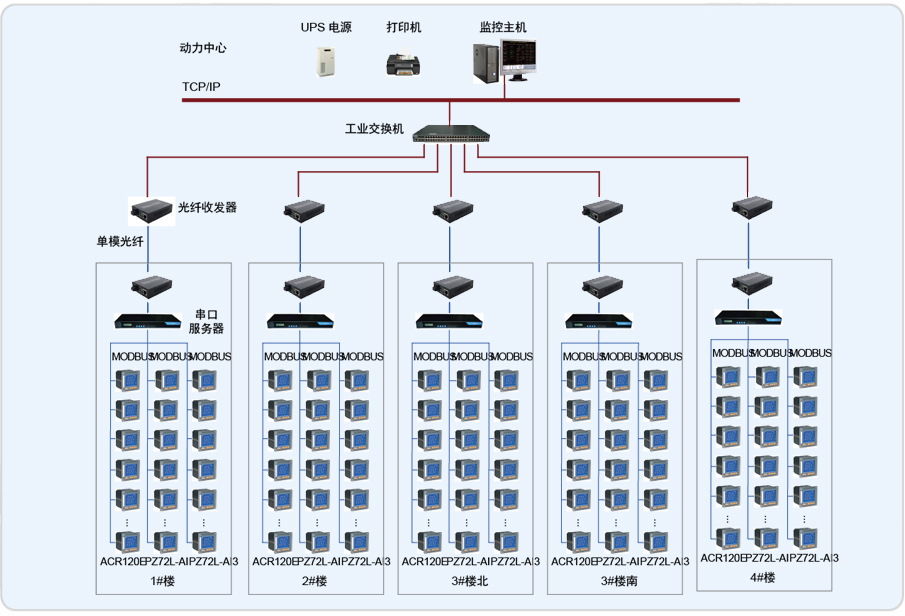

系統采用Acrel-2000型電力監控系統，整個系統采用網絡分布式結構，監控主機位于2#樓前面地下一層的動力中心中，其他5個配電室分別位于1#、2#、3#、4#地下一層（其中3#有南北兩個配電室），所有配電回路均配備安科瑞電力儀表PZ系列及ACR系列。該項目實現了淄博運動員公寓4個樓內電力系統的智能管理。所有監控設備均通過屏蔽雙絞線至各自配電室內的通訊管理機，再通過光電轉換器經過光纖將數據傳輸至2#樓地下一層的動力中心，從而實現遠程監控。

系統實現的功能：

1.實現了各類用電設備的一次系統圖顯示、各回路實時電參量遙測、重要回路電能報表、直觀地顯示低壓系統各回路的三相電流及運行狀況；
2.低壓各回路三相電流、電壓、功率、頻率、電能數據等查詢、打印及導出；
3.重要回路電能按時間短進行查詢計算、打印、導出；
4.各進線回路及重要出線回路電流負荷趨勢曲線歷史記錄查詢；
5.各重要回路分合閘遙信報警，實時報警及歷史報警查詢。
