青島中冶圣喬維斯南區電能管理系統的設計與應用

基本信息：

項目名稱：青島中冶圣喬維斯南區電能管理系統的設計與應用
項目地點：山東青島
實施時間：2012年10月

項目簡介：

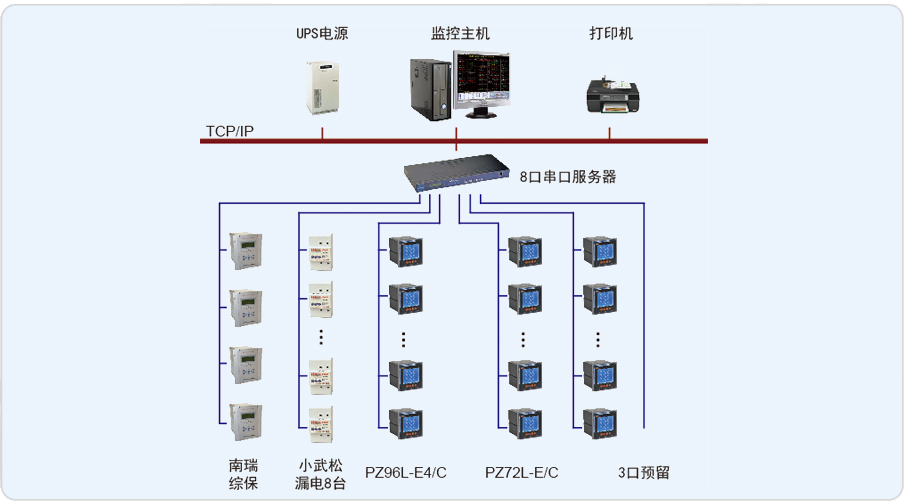

中冶圣喬維斯緊鄰城市南北交通動脈青威路，毗鄰區域東西主干道正陽路，鼎占成陽東部商圈核心；項目總建筑面積約20萬㎡，集花園洋房、廊院小高層、風情商業街為一體，共約1590戶，容積率僅為1.8，綠化率高達40%。中冶圣喬維斯南區電能管理系統現場分為1個低壓配電室和1個高壓變電所，低壓配電室內采用安科瑞PZ96L-E4\\\\C儀表5臺、PZ72L-E\\\\C儀表60臺，小武松漏電火災監控儀8臺，對低壓配電室內各回路的電流、電壓、電能等電參量進行監控，對用電量進行分析。高壓變電所內安裝南瑞綜保4臺，針對兩高壓回路進行實時監測控制。

系統實現的功能：

1.一次圖（含各個回路三相電流、三相電壓、有功功率、無功功率、功率因數、有功電能等電參量）實時刷新顯示，能直觀反映該系統各進出線回路運行狀況。
2.遠程抄表查詢，實現了所有回路電流信息及電能信息實時的畫面顯示；實現進線回路的全電參量實時顯示。
3.趨勢曲線界面，選擇“時間長度”可查看歷史日、月、年趨勢曲線，能更加直觀反映該回路運行情況。
