陜西中煙電力監控系統的設計與應用

基本信息：

項目名稱：陜西中煙電力監控系統的設計與應用
項目地點：陜西
實施時間：2011年10月

項目簡介：

陜西中煙工業有限責任公司澄城卷煙廠原名澄城卷煙廠。于1976年6月建廠。2003年3月底，在全國煙草行業實施組織結構調整的新形勢下，與徐州卷煙廠重組，成為徐州卷煙廠澄城分廠。

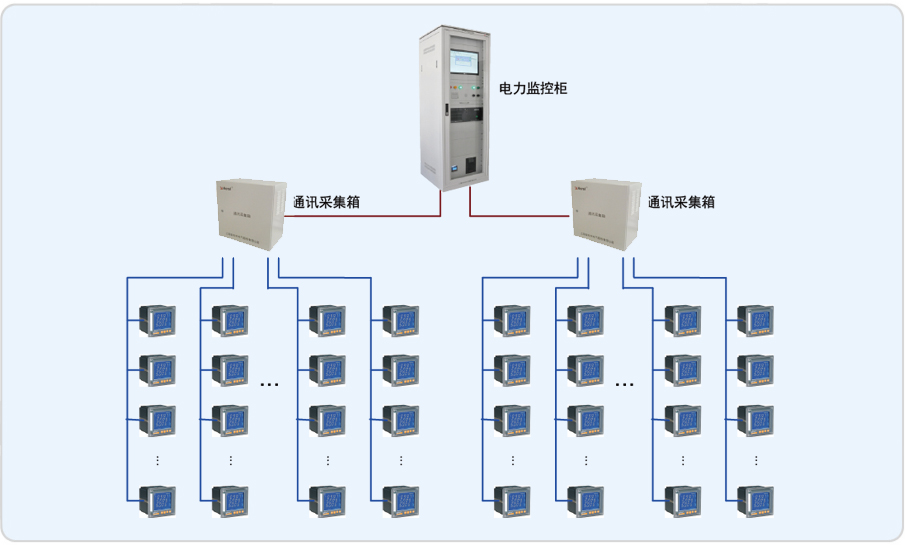

陜西中煙電力系統監控現場分為兩個低壓配電室：東配電室和西配電室。其中監控室位于東配電室內?，F(xiàn)場儀表為上海安科瑞ACR系列智能電力儀表，儀表通過MODBUS協議RS485總線連接到串口服務器上，再與計算機連接，實現數據交換。

系統實現的功能：

1.系統實現各配電室各饋線回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示。
2.完成對各配電回路的電壓、電流或功率實時和歷史趨勢曲線的繪制，便于分析該回路配電運行工況，調配三相配電平衡和削峰填谷。
3.完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能率。
