高速公路電氣火災監控系統解決方案
1、概述
電氣火災監控系統作為火災自動報警系統的預警子系統，由電氣火災監控主機、電氣火災監控單元、剩余電流式電氣火災探測器以及測溫式電氣火災探測器組成，通過現場總線構成一套完整的預防電氣火災的監控系統，數據可集成至企業消控室監控系統。

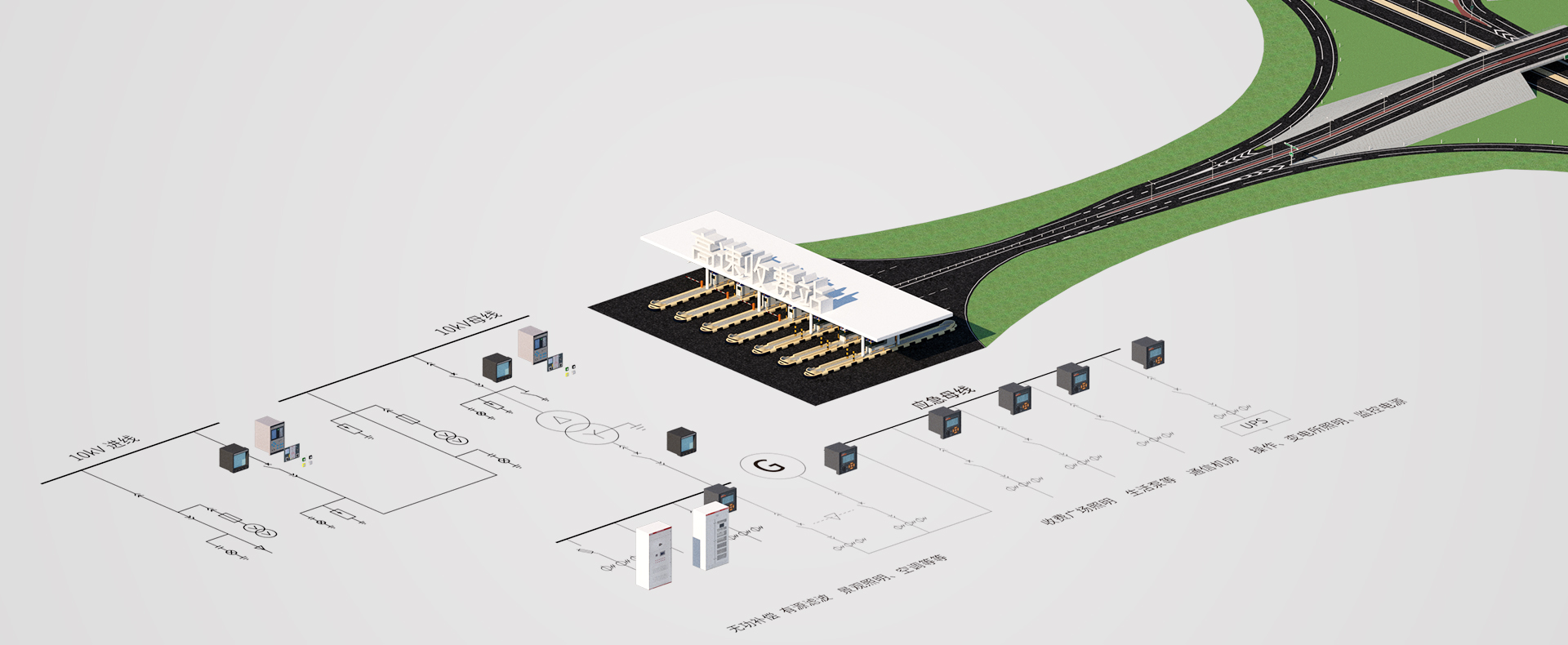

高速公路電氣火災監控系統以收費區為單位設置，采集數據后上傳至值班室監控主機，實現對服務區電氣安全預警?，F(xiàn)場設置的傳感器監測配電系統回路的漏電電流和線纜溫度，異常時實時發出報警信號，重點關注收費站、服務區等區域漏電或者電纜發熱等問題。
2、參考標準
GB 50116-2013 《火災自動報警系統設計規范》
GB 14287-2014 《電氣火災監控系統》
GB 25506-2010 《消防控制室通用技術要求》

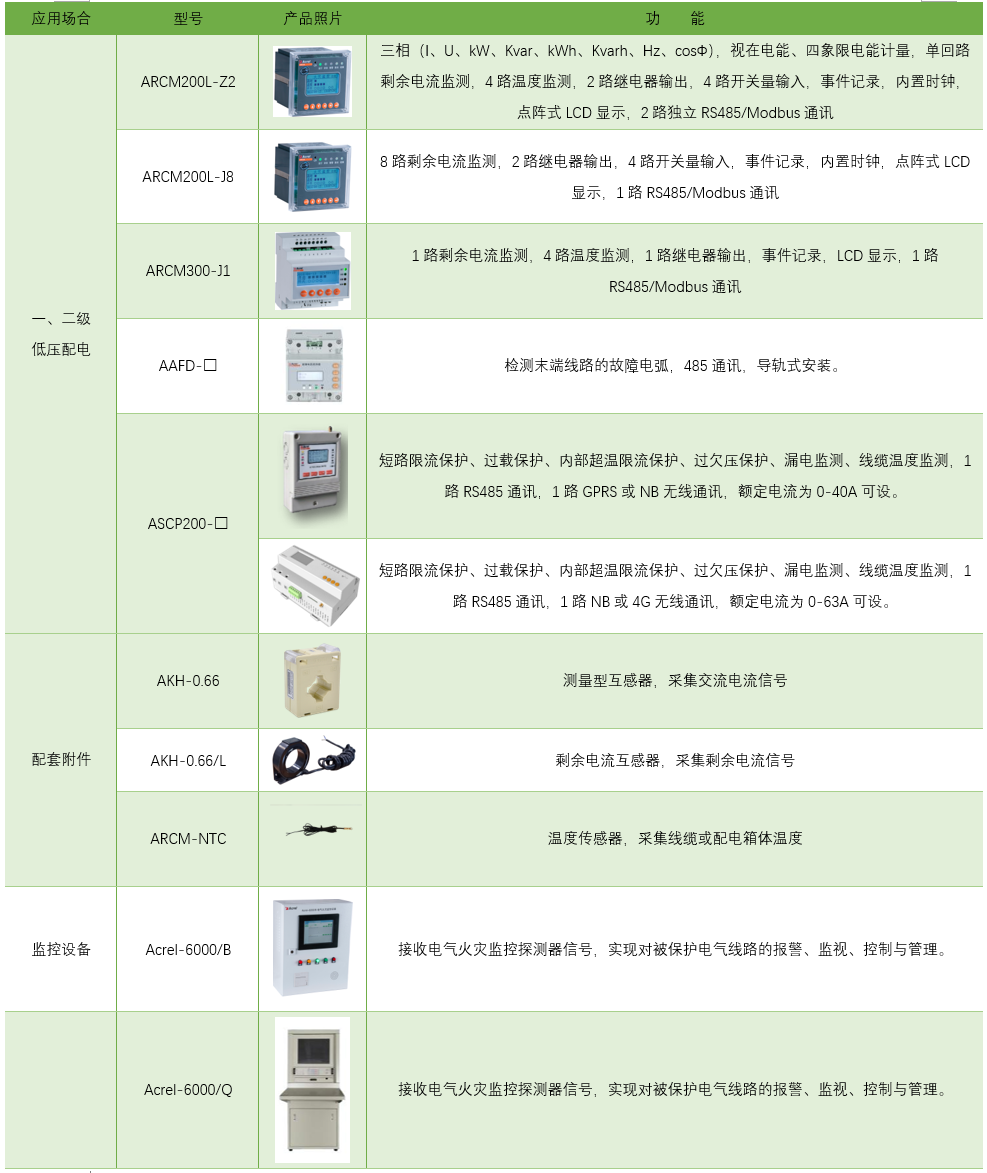

3、配置方案

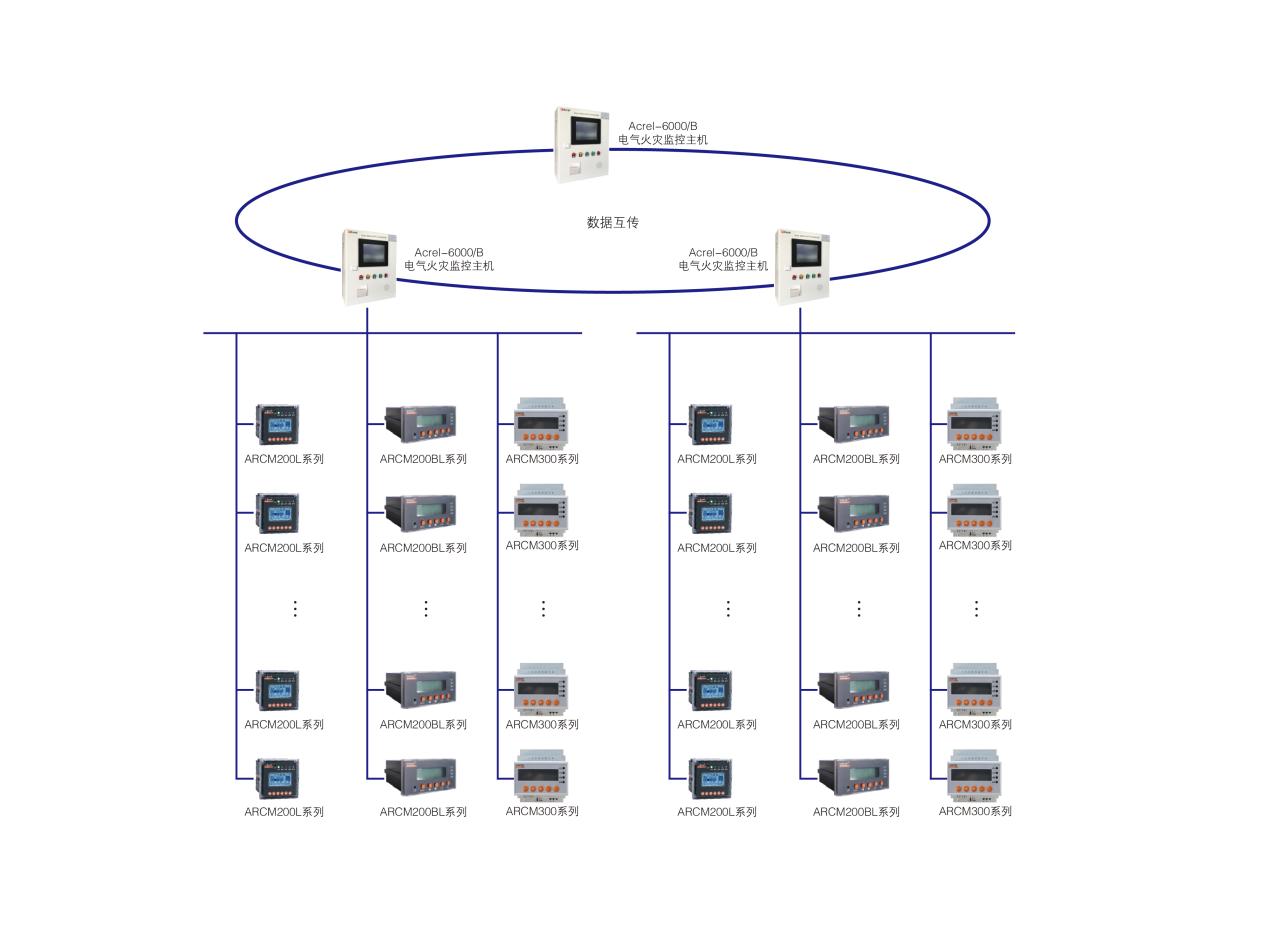

4、系統結構
5、系統功能

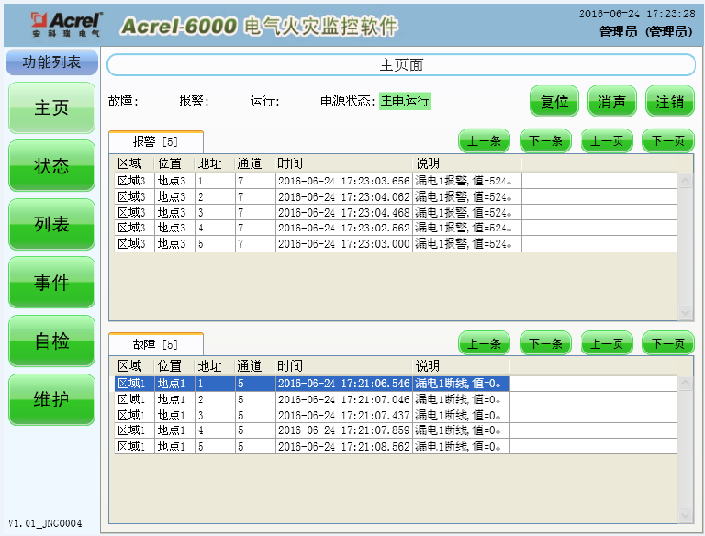

● 監控報警功能
監控設備能接收多臺探測器的剩余電流、溫度信息，報警時發出聲、光報警信號，同時設備上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按設備的“復位”按鈕或觸摸屏的“復位”按鍵遠程對探測器實現復位。對于聲音報警信號也可以使用觸摸屏“消聲”按鍵手動消除。
● 控制輸出功能
當被監測回路報警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警消除后，控制輸出繼電器釋放。
● 故障報警功能
通訊故障報警：當監控設備與所接的任一臺探測器之間發生通訊故障或探測器本身發生故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。
電源故障報警：當主電源或備用電源發生故障時，監控設備也發出聲光報警信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除報警聲響。

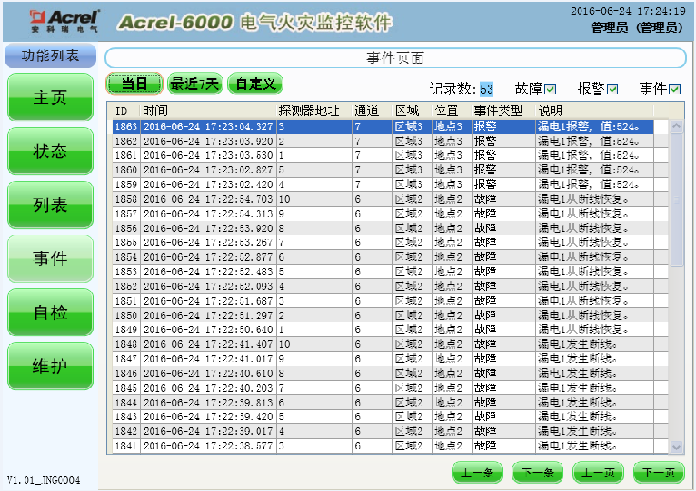

● 報警記錄存儲查詢功能
當發生剩余電流、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。
